LED控制器基础知识:如何选择LED灯条控制器?
1、有线LED控制器和无线LED控制器
1-1。有线 LED 控制器。有线 LED 控制器也称为嵌入式 LED 控制器。有线控制器通过硬线连接,放置在 LED 灯条和电源之间。要调整灯光效果,您需要到控制器所在的地方。
1-2。无线 LED 控制器。遥控发射器向接收器发出无线信号,接收器控制与其相连的LED灯带,如选色调校、变色、亮度调节等。接收器也置于LED灯带和电源之间。每个控制器都有开灯和关灯的功能。根据无线信号类型的不同,无线控制器分为以下几类:
· 红外 LED 控制器。红外控制器需要视线才能工作,这意味着遥控器必须看到接收器,因为信号无法通过屏障。24 键或 44 键 IR 控制器是此类常见的控制器。
· 射频 LED 控制器。 RF LED 控制器是最常用的利用射频信号的无线控制器。射频信号可以穿墙。它具有中等控制范围。
· WiFi LED 控制器。 WiFi LED 控制器利用 WiFi 信号在控制器和信号发送器(如手机或 iPad)之间建立连接。WiFi 控制器需要网络,例如互联网或本地网络。它们在无线控制器中具有最广泛的控制范围。
· 蓝牙 LED 控制器。 蓝牙 LED 控制器传输蓝牙信号,可以直接与手机通信。这种类型的控制器不需要网络即可工作。它是唯一一种可以在没有网络的地方与手机一起使用的控制器。
带遥控器的 LED 灯带是可以使用任何无线控制器和遥控器远程控制的灯带。它具有无线控制的优点,遥控器可以放在任何地方。这对于不喜欢起身走到墙边找控制器的用户来说非常方便。
1-3。PWM LED 控制器。PWM控制器是从另一个角度命名的控制器。PWM代表脉冲宽度调制,一种使用数字信号产生模拟信号的方法。控制器对灯带的调节是通过PWM方法产生的模拟信号来实现的。模拟信号是控制 LED 灯条照明的最终直接信号。从这个意义上说,几乎所有控制器都是 PWM 控制器。

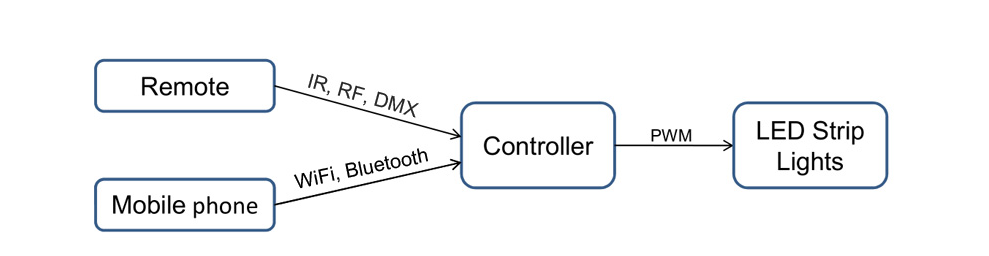

1-4。下图提供了对IR、RF、WiFi、蓝牙、DMX、PWM的直观理解。
从上图可以看出,IR、RF、WiFi、蓝牙、DMX信号在控制器之前工作,而PWM在控制器之后。IR、RF、WiFi、蓝牙和 DMX 是与控制器通信的不同类型的信号,而 PWM 是创建离开控制器并与LED 灯条通信的模拟信号的方式。因此,您可以说 RF 或 WiFi 控制器也是 PWM 控制器。
1-5。LED控制器信号输入:旋钮控制器、触摸控制器、智能手机控制器。
无论是有线控制器还是无线控制器,控制都是从控制信号输入开始的。可通过旋钮、按键或按键、触摸屏或触摸轮、智能手机等方式输入信号。
· 旋钮控制器或带有按钮或按键的控制器。LED旋转调光器是传统的单色灯旋钮控制器。按钮或按键仍然是控制器非常有效的信号输入方式。
· 触控面板或触控色轮控制器。现代LED控制器由于外观美观和灵敏度高,广泛使用触摸屏和触摸屏进行信号输入。触摸色轮用于 RGB 控制器进行颜色或色温选择。
· 智能手机是通过安装的控制应用程序输入信号的现代设备。它变得越来越流行,因为智能手机输入信号非常方便。此外,控制应用程序通常比硬输入设备更容易集成更多的控制功能和更多的DIY功能。更重要的是它可以兼容亚马逊Alexa或谷歌助手,完美融入智能家居控制系统。
2. 12V和24V LED灯条控制器有什么区别?
大多数 LED 灯条控制器都兼容 12V 和 24V 电压,可用于12V LED 灯条和24V LED 灯条。我们根据 LED 灯带的电压选择 12V 或 24V LED 电源,而不是 LED 控制器。
控制器在 12V 或 24V 电压下具有不同的输出功率。它在 24V 时的功率输出是 12V 电压时的两倍。为了正确安装,其功率输出应大于LED灯条的瓦数。
3. LED灯条控制器,用于单色或多色LED灯条。
3-1。LED调光器。LED调光器具有调节亮度等级或打开和关闭灯带等基本必要功能。它是控制暖白、中性白、冷白和单色LED灯条的LED控制器。
3-2。可调白光 LED 控制器。用于控制可调白色LED灯条,用于改变色温、亮度等。
3-3。多色 LED 控制器。用于多色灯条的颜色管理,如改变或选择颜色或变色模式。
· RGB LED 控制器
RGB LED 控制器常用于控制RGB 灯条的颜色选择、颜色变化、亮度调节等。控制信号可以通过有线、IR、RF、WiFi 或蓝牙连接传输。RF RGB LED 控制器和 WiFi RGB LED 控制器已越来越流行用于构建照明系统,例如带遥控器的多色灯带。它们的优点包括控制范围广和多区域控制能力。
· RGBW LED 控制器
RGBW LED 控制器是操作 RGBW LED 灯条所必需的。除了红色、绿色和蓝色通道外,它还有一个白色通道。从这个意义上说,RGBW控制器实际上是一个四通道RGB LED控制器。
· RGB+CCT LED 控制器。
RGB+CCT控制器相比RGB控制器多了两个通道,所以除了三个RGB通道外,还可以控制RGB+CCT灯条的两个白色通道。它可以看作是 RGB 控制器和可调白光 LED 控制器的组合。
· 多区 RGB LED 控制器。
所谓区域就是一组可以由同一个控制信号控制的LED灯条。对于任何照明功能,同一区域上的条形灯会同时变化。例如,您不能使区域上的某些灯保持红色,同时使其他灯保持蓝色。
多区由几个这样的单区组成。多区RGB控制器可同步或单独控制多区灯带。例如,有四个区域的 RGB 灯带。RGB控制器可以使所有四个区域保持一种颜色或在相同的变化模式下改变颜色,或者它可以独立控制每个区域,使区域1为红色,区域2为频闪,区域3为渐变模式,区域4在跳跃模式。
多区控制器可以作为单区控制器工作。如果有需要,它可以被配置和扩展,以在未来控制多个区域。
4.RGB LED控制器安装
RGB LED控制器位于LED灯条电源和RGB LED灯条之间。电源也可以是AC DC 电源适配器,具体取决于 RGB LED 灯条的瓦数。至于如何将RGB控制器连接到LED灯条电源或RGB LED灯条,请参考安装指南:如何安装LED灯条。下面我们讨论如何安装 RGB 控制器本身。
· 带有表情的 RGB 控制器。
带遥控器的 RGB LED 控制器具有安装方便的优点。基本上你只需要安装接收器。接收器通常可以隐藏在某个地方。遥控器可以自由放置在您喜欢的任何地方。

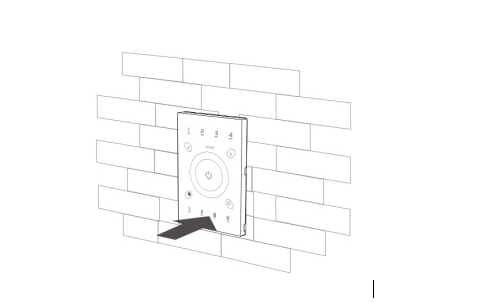

· 壁挂式 RGB LED 控制器。
壁挂式 RGB 控制器通常安装在墙上的接线盒上。壁挂式遥控器可以通过有线或无线连接与接收器配合使用。有线连接需要将电线放置在墙上,这对于许多DIY用户来说非常耗时且非常困难。
· 无线连接的创建称为配对,它不需要费时的安装电线工作。一个遥控器可以配对多个接收器,可以分别或同步控制多个区域。有时,还需要将多个遥控器与一个接收器配对,以便在不同的地方控制同一区域的灯带。/li>
控制遥控器可以放置在您附近。当您要调节灯条照明时,只需拿起遥控器并在遥控器上操作即可。但是遥控器很容易出现迷路的问题,尤其是对于有孩子的家庭。孩子玩过之后有时很难找到遥控器。
相比之下,壁挂式控制器没有问题,它们会一直在那里等着你。但是当你想调整灯光时,你必须起身走到墙边。
5.可编程RGB LED控制器。
可编程RGB LED控制器是可以自定义某些颜色管理功能的控制器,例如颜色变化的顺序,渐变或频闪等变化模式,每种模式的速度等。用户创建他们喜欢的灯带场景。
某些 RF RGB 控制器属于可编程 LED 控制器。它们的编程功能是通过按下具有不同顺序、次数和持续时间的按键组合来实现的。
大多数 WiFi RGB 控制器和蓝牙 LED 控制器都是可编程 RGB 控制器。用户可以通过安装在手机、iPad或Android平板电脑上的应用软件对控制功能进行编程。编程接口一目了然,比射频控制器更容易和更友好的用户编程。编程功能也更加灵活。最复杂和终极编程的RGB控制器是DMX控制器和DALI控制器,我们将在后面讨论。
6.适用于手机的RGB控制器。
适用于手机的 RGB 控制器可以通过安装的应用程序进行操作,将 WiFi 或蓝牙信号发送到控制器以控制灯条或其他灯具。它们的控制功能比射频控制器强,通常可以通过应用程序分组轻松控制多个区域。

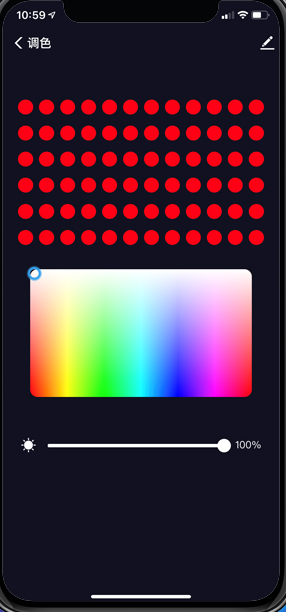

LED 控制器应用程序
上图是 LED 控制器应用程序 Magic Home LED 控制器的手机屏幕截图。如图所示,您有很多控制选择,例如在面板上选择任何颜色,调节亮度,更改CCT,自定义DIY按钮用于变色模式,同步音乐与灯光或声光等等.
注意:不同品牌的手柄可能使用不同的应用程序,其功能也不同。
7. RGB控制器的不同组合。
RGB LED 控制器系统可以有远程和接收器控制器的各种组合。这可以通过集成各种无线射频和 WiFi 通信方法来实现。您可以根据您的安装和使用偏好设计您的组合并购买不同的设备。下图为您提供了不同控制组合的示例。当然,还有很多不同的组合,这张图没有展示出来。
8. DMX LED控制器:可寻址LED控制器。
DMX 代表“数字多路复用”。是控制信号的一种传输方式。这种传输方式最多可以控制 512 个数字地址或通道。所以这种类型的控制器有时被称为 DMX 512 RGB 控制器或可寻址 LED 控制器。
突出的特点是它可以单独控制所有512个通道,并产生几乎无限的灯光效果。所以它有RGB控制器的名字,效果无穷无尽。
此前,DMX 控制器的巨大尺寸和高成本限制了其仅用于商业应用。技术进步使尺寸更小,价格更实惠。现在,DMX控制器不仅出现在大中型照明控制系统中,而且作为可寻址的LED灯带控制器,用于家庭RGB灯带的较小安装。
DMX解码器将DMX信号转换为PWM信号,可以控制RGB LED灯条等灯光。DMX 家庭控制系统基本上是一个连接到 DMX 接收器的控制器,而 DMX 接收器又连接到 LED 灯条。
根据安装需要,可以将多台DMX接收机连接在一起,用一个LED控制器同步控制。这种同步操作也可以使用射频无线连接来完成。
对于较大的项目,您可以选择不同的 LED 控制器,例如使用计算机的 DMX 控制器。它们将为您提供更多用于管理 RGB LED 灯条的控制选项。
您可以单独控制每个 DMX 接收器,例如酒店的每个区域或房间。您可以提前设置开灯和关灯的时间,或更改餐厅不同区域的亮度级别和变色模式(淡入淡出或闪光等)。您甚至可以为俱乐部或舞台单独管理数百个闪烁的迪斯科灯。
9. DALI RGB 控制器。
DALI RGB 控制器通常是大型项目的控制系统,例如用于控制一栋建筑物的所有照明。他们使用一种不同的控制协议,称为数字可寻址照明接口,简称为 DALI。强大的控制器为用户提供了大量类似于 DMX 控制器的照明控制选项。DALI 控制器的用户通常是酒店、大型舞台、办公室和家庭建筑。
